آرک نے ایلومینا کو فیوز کیا
2000 ڈگری میں الیکٹرک آرک فرنس میں پگھلا ہوا کورنڈم کرسٹل ریفریکٹری مواد اور پیسنے کی کارکردگی کی زندگی کے لئے نچلی پرت کی ضمانت فراہم کرتے ہیں۔
مصنوعات کا جوہر
یہ معمولی ایلومینا پاؤڈر نہیں ہے ، بلکہ سنگل کرسٹل کورنڈم ہے جو پگھل جاتا ہے اور 2000 ڈگری سے زیادہ یا اس کے برابر باکسائٹ سے دوبارہ تشکیل دیا جاتا ہے۔ اس کی خصوصیات سے اخذ کی گئی ہے:
کرسٹل نمو
10-400μm مکمل کرنے کے لئے سست ٹھنڈک
قدرتی نجاست کو ختم کرنا
فی/ایس آئی اور دیگر نجاست تیرتے ہوئے اور سونگھ کے دوران الگ ہوجاتی ہیں (طہارت 95-99.5 ٪)
فریکٹومیٹری کنٹرول

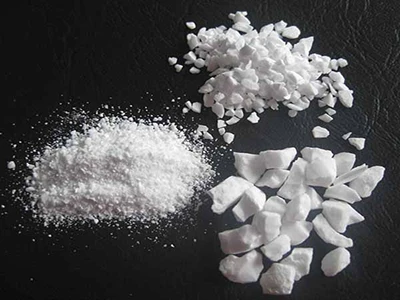

کرشنگ کے بعد ملٹی انجولر ذرات تیار کیے جاتے ہیں (پیسنے/بانڈنگ کی کارکردگی میں اضافہ)
تکنیکی پیرامیٹرز
عام ساخت:
- براؤن کورنڈم: al₂o₃ 94-97 ٪|tio₂ 1.5-3.5 ٪ (سختی) 丨 sio₂ 1-2 ٪
- وائٹ کورنڈم: al₂o₃ 99.2 ٪ ↑|Na₂o 0.3 ٪ سے کم یا اس کے برابر (دھماکے سے بچنے کے لئے سوڈیم کنٹرول)
جسمانی خصوصیات:
- محس سختی: 9.2 (صرف ڈائمنڈ کے بعد دوسرا)
-بلک کثافت: 1.7-1.9 جی/سینٹی میٹر (کاسٹ ایبل کی rheology پر اثر انداز ہوتا ہے)
- مقناطیسی:<0.02% (key indicator for precision polishing)
sintering کے بجائے الیکٹرو فیوژن کا انتخاب کیوں کریں؟
مصنوعات کا موازنہ
الیکٹرو فیوژن اور سائنٹرنگ کے مابین موازنہ
| موازنہ آئٹمز | fused alumina | sintered alumina |
| کرسٹل ڈھانچہ | مکمل سنگل کرسٹل | پولی کرسٹل لائن مجموعی |
| تھرمل جھٹکا استحکام | 1700 ڈگری ↔ روم کا درجہ حرارت 15 بار کریکنگ کے بغیر | عام طور پر<10 cycles |
| پیسنے والے ٹول لائف | پیسنے والی پہیے کی استحکام ↑ 35 ٪ | گزرنے اور گرنے میں آسان ہے |
درخواست کے منظرنامے

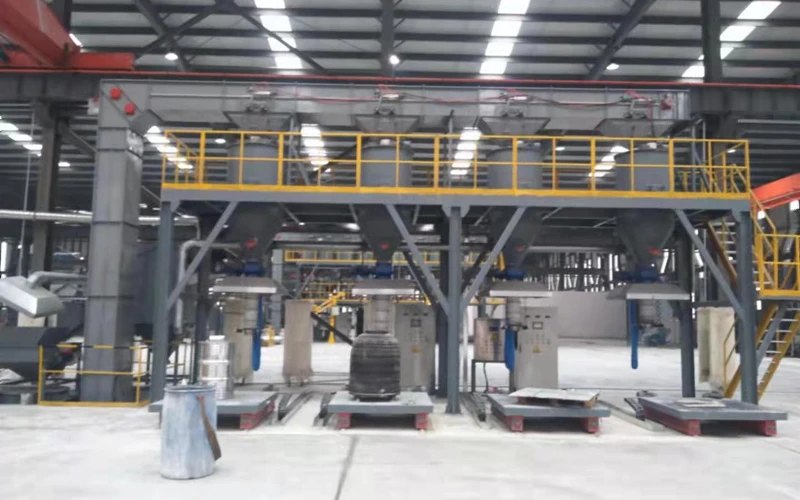

منظر 1: ریفریکٹری میٹریل پلانٹ کا بیچنگ سیکشن
"جب آپ کے لاڈ کاسٹ ایبل کو 1600 ڈگری پگھلا ہوا اسٹیل کٹاؤ کے خلاف مزاحمت کرنے کی ضرورت ہے:
8-15 ٪ 3-5 ملی میٹر فیوز براؤن کورنڈم مجموعی شامل کریں
سنکنرن مزاحمت sintered کورنڈم سے 2.3 گنا زیادہ ہے
اسٹیل کمپنی کے معاملے کا حوالہ: 85 گنا سے 122 گنا تک لاڈلی لائف

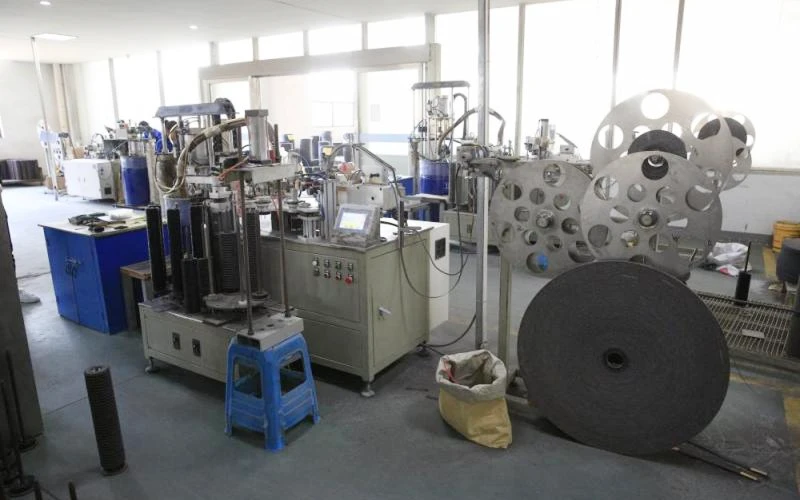

منظر 2: کھرچنے والی مصنوعات کی پیداوار ورکشاپ
"جب اعلی نکل مرکب (جیسے انکونیل 718) پر کارروائی کرتے ہیں:
F80 سفید کورنڈم پیسنے والا پہی .ہ استعمال کریں
سلیکن کاربائڈ رگڑ کے مقابلے میں آسنجن کو 70 ٪ کم کیا گیا
ماپا ڈیٹا: سطح RA کی قیمت 1.2μm سے 0.6μm سے گر گئی
پیداوار اور کوالٹی کنٹرول (اصل تفصیلات)
خام مال کا سراغ لگانا

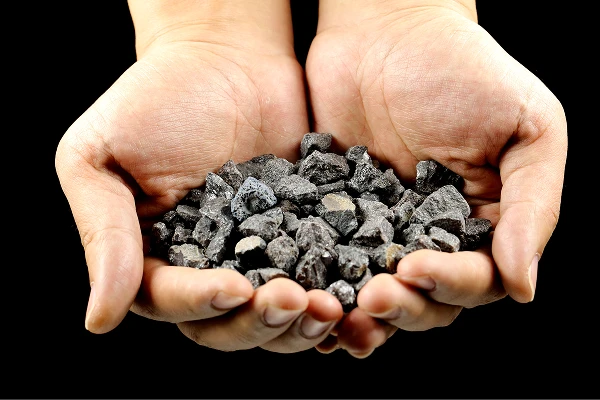

باکسائٹ: ہینن سنیمینکسیا گریڈ اے مائن (85 ٪ سے زیادہ یا اس کے برابر ، کم پوٹاشیم اور سوڈیم)
بدبودار عمل
36 گھنٹے پگھلنے کا عمل → 72 گھنٹے قدرتی کولنگ → جبڑے کولہو + رولر کولہو
ذرہ سائز کا کنٹرول
خام مال → موٹے کرشنگ → مقناطیسی علیحدگی اور لوہے کو ہٹانا → اسکریننگ اور گریڈنگ → ہوا کے بہاؤ کی تشکیل
سوالات
اگر آپ ہیں:
ایک اعلی درجہ حرارت بھٹے کا استر حل ڈیزائن کرنا
زرکونیم کورنڈم کو تبدیل کرنے کے لئے لاگت سے موثر مجموعی کی تلاش ہے
کاربائڈ پیسنے اور ریت کی چپکی ہوئی مسئلے کو حل کرنا
ڈاؤن لوڈ، اتارنا ٹیگ: آرک نے ایلومینا ، چین آرک نے ایلومینا مینوفیکچررز ، سپلائرز کو فیوز کیا
شاید آپ یہ بھی پسند کریں
انکوائری بھیجنے
